Marcos es un programa diseñado para el dimensionado
y comprobación
de los marcos de hormigón armado que se utilizan en pasos inferiores
de carreteras y obras de drenaje. Estos pueden ser rectangulares,
trapeciales y de trazado poligonal libre en planta y en alzado, así como
uni o multicelulares.
Acción hidráulica
en el interior del marco
La nueva versión del
programa de Marcos permite introducir cargas de origen hidráulico
actuantes sobre la solera y las paredes interiores de un marco de uno
o varios módulos.

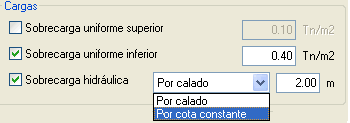

La superficie libre del agua puede ser generada
de dos modos:
- Mediante un plano paralelo a la solera. Este método
es el adecuado para simular, de manera aproximada, la existencia
de una corriente de agua en el interior del marco.
- Considerando la superficie
libre del agua como un plano horizontal. Es el modo apropiado
para realizar un estudio hidrostático.
En ambos casos, el campo de presiones
es el hidrostático.
El programa describe en sus listados el utilizado
en la generación
de la superficie del agua. La vista 3D muestra el nivel del agua
en el interior del marco, valor obtenido del calado medio introducido
por el usuario.
También es posible visualizar el plano de relleno
sobre el marco.
Comprobación de la distorsión angular
Esta
versión contempla como estado límite de servicio la
distorsión angular que se produce en la losa superior, losa
inferior, hastiales y muros divisores.
El significado físico
de la distorsión angular entre dos
puntos, suponiendo desplazamientos infinitesimales, da una medida
del ángulo
que forman la recta que une los puntos desplazados y sin desplazar.
El límite que se ha tenido en cuenta es 1/150.
Se han seguido
las recomendaciones ROM 0.5-94 (Recomendaciones geotécnicas
para el proyecto de obras marítimas y portuarios, Ministerio
de Fomento).
El programa muestra en los listados la distorsión
angular máxima
permitida y la obtenida en cada uno de los componentes del módulo
(losa superior, losa inferior, hastiales y muros divisores).
Edición
del ángulo de rozamiento terreno-muro
El usuario puede establecer
el ángulo de rozamiento entre el muro
y el relleno definiendo un porcentaje del ángulo de rozamiento
interno. El programa ofrece unos valores orientativos dependiendo del
tipo de terreno, de la superficie del muro y de las acciones a las que éste
pueda estar sometido.
Ángulo de transmisión de cargas a
través del relleno
El usuario puede configurar el ángulo
(medido respecto a la horizontal) con el que la carga se difunde
a través del relleno, puesto que
se trata de un valor que depende del grado de compactación
del terreno. El programa propone unos valores orientativos para este ángulo
de transmisión.
